高速精短輕量化設計，適用於立式車床。
內附逆止閥及行程檢知裝置(近接開關須另購)。確保異常斷電時，壓力立即保持，防止工件飛出來
安裝時可由後端鎖入。
本網站使用 cookie 來改善您的瀏覽體驗。 如果繼續使用本站表示您同意。 如果您想了解更多相關信息，請查看 隱私權政策，謝謝。
MR
中實超短型迴轉油壓缸
內附逆止閥及行程檢知裝置(近接開關須另購)。確保異常斷電時，壓力立即保持，防止工件飛出來
安裝時可由後端鎖入。
圖片
產品規格
本公司保留產品規格變更之權利，恕不另行通知
| 型式 規格 | 活塞直徑 (mm) | 活塞面積 (cm2) 推側 / 拉側 | 最大拉桿出力 KN(kgf) 推側 / 拉側 | 活塞行程 (mm) | 最大使用油壓力 (kgf / cm2) | 最高轉速 (r.p.m.) | 慣性矩 I (kg‧m2 ) | 重量 (kg) | 總流量 L/min |
|---|---|---|---|---|---|---|---|---|---|
| MR10530 | 105 | 81 / 75.5 | 34(3467) / 31.7(3232) | 30 | 4.5(45.9) | 6000 | 0.015 | 6.8 | 0.8 |
| MR12535 | 125 | 117 / 107.5 | 49(4996) / 45(4588) | 35 | 4.5(45.9) | 6000 | 0.028 | 9.5 | 0.8 |
| MR15035 | 150 | 171.1 / 156.7 | 72(7342) / 66(6730) | 35 | 4.5(45.9) | 5500 | 0.043 | 12.8 | 0.8 |
| MR20060 | 200 | 310 / 286 | 146(14887) / 134(13664) | 60 | 4.9(50) | 5500 | 0.55 | 49 | 2 |
| MR25060 | 250 | 481.5 / 453.6 | 227(23147) / 214(21822) | 60 | 4.9(50) | 2000 | 0.81 | 72 | 2 |

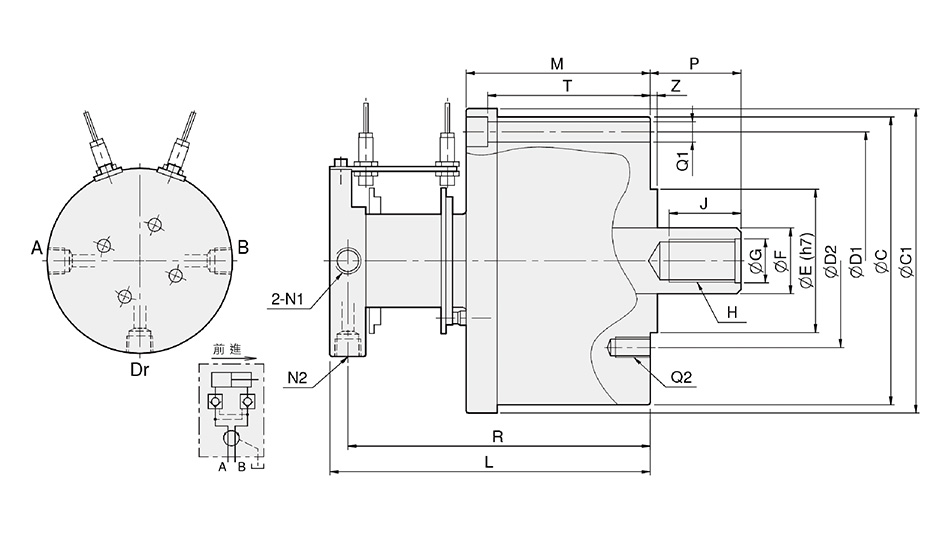

尺寸
| 型式 尺寸 | C | C1 | D1 | D2 | E (h7) | F | G | H | J | L | M | N1 | N2 | P max. | P min. | Q1 | Q2 | R | T | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MR10530 | 143 | 143 | 125 | 100 | 80 | 30 | 21 | M20x2.5 | 35 | 167 | 87 | PT 3/8" | PT 1/4" | 50 | 20 | 6-Ø9 | 6-M10 | 155 | 78 | 5 |
| MR12535 | 169 | 171 | 150 | 130 | 110 | 35 | 25 | M24x3.0 | 44 | 174 | 94 | PT 3/8" | PT 1/4" | 57 | 22 | 6-Ø11 | 6-M12 | 162 | 82 | 5 |
| MR15035 | 202 | 204 | 180 | 130 | 110 | 45 | 31 | M30x3.5 | 45 | 175 | 95 | PT 3/8" | PT 1/4" | 61 | 26 | 6-Ø13 | 12-M12 | 163 | 82 | 5 |
| MR20060 | 250 | 255 | 225 | 145 | 120 | 55 | 37 | M36x4.0 | 60 | 270 | 156 | PT 1/2" | PT 1/2" | 85 | 25 | 6-Ø17 | 6-M16 | 255 | 140 | 6 |
| MR25060 | 300 | 305 | 275 | 220 | 160 | 65 | 44 | M42x3.0 | 60 | 280 | 168 | PT 1/2" | PT 1/2" | 85 | 25 | 6-Ø17 | 6-M20 | 265 | 150 | 6 |
