易於安裝
適用於長形棒材類或特殊型狀加工
可搭配自動送料器，提高產能效率
可搭配擋料器使用
可替代日系品牌，互相更換
連接螺帽牙規可依使用需求客製替換(請與業務人員洽詢)
標準品6"~10"採用日本進品SCM440高強度鉻目合金鋼
大型夾頭(21吋以上)採用FCD660材料
爪溝、主爪及內部零件採硬化處理
快速更換中心蓋板
本網站使用 cookie 來改善您的瀏覽體驗。 如果繼續使用本站表示您同意。 如果您想了解更多相關信息，請查看 隱私權政策，謝謝。
NIT-200
四爪中空油壓夾頭（不含連接板）
適用於長形棒材類或特殊型狀加工
可搭配自動送料器，提高產能效率
可搭配擋料器使用
可替代日系品牌，互相更換
連接螺帽牙規可依使用需求客製替換(請與業務人員洽詢)
標準品6"~10"採用日本進品SCM440高強度鉻目合金鋼
大型夾頭(21吋以上)採用FCD660材料
爪溝、主爪及內部零件採硬化處理
快速更換中心蓋板
圖片
產品規格
本公司保留產品規格變更之權利，恕不另行通知
| 型式 規格 | 通孔直徑 (mm) | 柱塞行程 (mm) | 爪行程直徑 (mm) | 最大容許拉力 (kgf) | 最大夾持力 (kgf) | 最大使用油壓力 (kgf / cm2) | 最高轉速 (r.p.m.) | 重量 (kg) | 慣性矩 I (kg‧m2 ) | 適合 油壓缸 | 適合 硬爪 | 適合 生爪 | 外徑挾持範圍 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NIT-206 | Ø45 | 12 | 5.5 | 2243 | 5812 | 28.5 | 4500 | 13.7 | 0.058 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
| NIT-208 | Ø52 | 16 | 7.4 | 3558 | 9075 | 26.5 | 3600 | 24 | 0.177 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
| NIT-210 | Ø75 | 19 | 8.8 | 4385 | 11319 | 27.5 | 3200 | 36 | 0.324 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
| NIT-212 | Ø91 | 23 | 10.6 | 5812 | 14990 | 27.5 | 2700 | 58.5 | 0.763 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
| NIT-215 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 1900 | 114 | 2.331 | M2511S | HJ15 | HC15 | Ø50-Ø381 |
| NIT-218 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 1500 | 140 | 3.798 | M2511S | HJ15 | HC15 | Ø50-Ø450 |
| NIT-224 | Ø205 | 26 | 12 | 9177 | 23861 | 26.5 | 1000 | 284 | 15.2 | ML3320 | HJ24-1 | HC24-1 | Ø150-Ø610 |

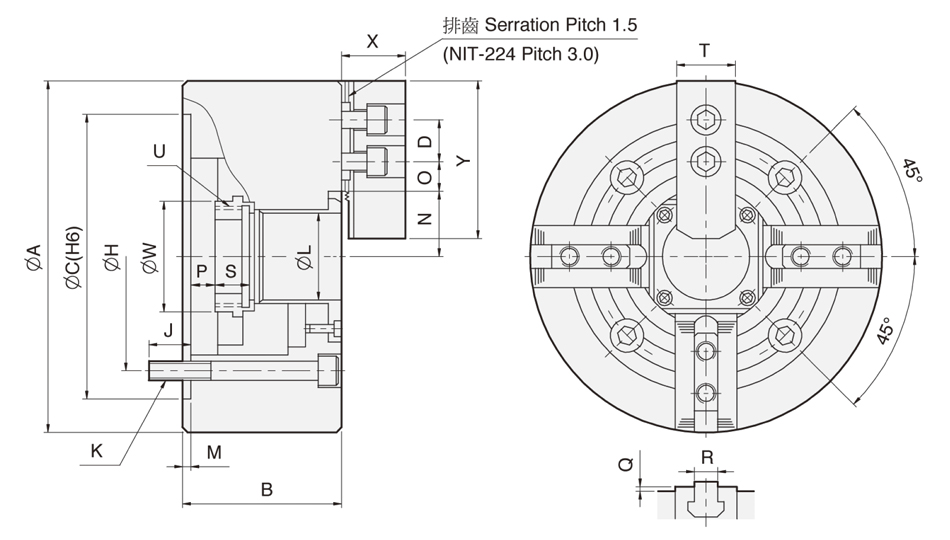

尺寸
| 尺寸 型式 | A | B | C (H6) | D | H | J | K | L | M | N max. | O max. | O min. | P max. | P min. | Q | R | S | T | U max. | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NIT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 4-M10*80 | 45 | 5 | 32 | 22.75 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | M55*2 | 60 | 37 | 73 |
| NIT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 4-M12*90 | 52 | 5 | 38.7 | 29.75 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | M60*2 | 66 | 38 | 95 |
| NIT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 4-M16*100 | 75 | 5 | 51.4 | 33.75 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | M85*2 | 94 | 43 | 110 |
| NIT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 4-M16*110 | 91 | 6 | 61.3 | 45.75 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | M100*2 | 108 | 51 | 130 |
| NIT-215 | 381 | 133 | 300 | 43 | 235 | 30 | 4-M20*135 | 117.5 | 6 | 82 | 45.25 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130*2 | 139 | 66 | 165 |
| NIT-218 | 450 | 133 | 300 | 43 | 235 | 30 | 4-M20*135 | 117.5 | 6 | 82 | 79.75 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130*2 | 139 | 66 | 165 |
| NIT-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 8-M24*150 | 205 | 6 | 131.9 | 87.5 | 24.5 | 16 | -10 | 5 | 25 | 38 | 64 | M215*3 | 230 | 73 | 180 |
