易於安裝
適用於長形棒材類或特殊型狀加工
可搭配自動送料器，提高產能效率
可搭配擋料器使用
可替代日系品牌，互相更換
連接螺帽牙規可依使用需求客製替換(請與業務人員洽詢)
標準品6"~10"採用日本進品SCM440高強度鉻目合金鋼
大型夾頭(21吋以上)採用FCD660材料
爪溝、主爪及內部零件採硬化處理
快速更換中心蓋板
本網站使用 cookie 來改善您的瀏覽體驗。 如果繼續使用本站表示您同意。 如果您想了解更多相關信息，請查看 隱私權政策，謝謝。
NT-200
二爪中空油壓夾頭（不含連接板）
適用於長形棒材類或特殊型狀加工
可搭配自動送料器，提高產能效率
可搭配擋料器使用
可替代日系品牌，互相更換
連接螺帽牙規可依使用需求客製替換(請與業務人員洽詢)
標準品6"~10"採用日本進品SCM440高強度鉻目合金鋼
大型夾頭(21吋以上)採用FCD660材料
爪溝、主爪及內部零件採硬化處理
快速更換中心蓋板
圖片
產品規格
本公司保留產品規格變更之權利，恕不另行通知
| 型式 規格 | 通孔 直徑 (mm) | 拉桿 行程 (mm) | 爪行程 直徑 (mm) | 最大容許 拉力 (kgf) | 最大 夾持力 (kgf) | 最大使用 油壓力 (kgf / cm2) | 最高 轉速 (r.p.m.) | 重量 (kg) | 慣性矩 I (kg‧m2 ) | 適合 油壓缸 | 適合 硬爪 | 適合 生爪 | 外徑夾持 範圍 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NT-205 | Ø33 | 10 | 5.4 | 1189 | 2447 | 19.5 | 7000 | 6.8 | 0.017 | M1036 | HJ05 | HC05 | Ø6-Ø135 |
| NT-206 | Ø45 | 12 | 5.5 | 1495 | 3875 | 18.9 | 6000 | 12.8 | 0.054 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
| NT-208 | Ø52 | 16 | 7.4 | 2366 | 5975 | 18.4 | 5000 | 22 | 0.163 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
| NT-210 | Ø75 | 19 | 8.8 | 2927 | 7546 | 18.4 | 4200 | 34 | 0.306 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
| NT-212 | Ø91 | 23 | 10.6 | 3875 | 9993 | 18.4 | 3300 | 55 | 0.717 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
| NT-215 | Ø117.5 | 23 | 10.6 | 4823 | 12236 | 15.3 | 2500 | 106 | 2.17 | M2511S | HJ15 | HC15 | Ø50-Ø381 |
| NT-218 | Ø117.5 | 23 | 10.6 | 4823 | 12236 | 15.3 | 2000 | 122 | 3.31 | M2511S | HJ15 | HC15 | Ø50-Ø450 |

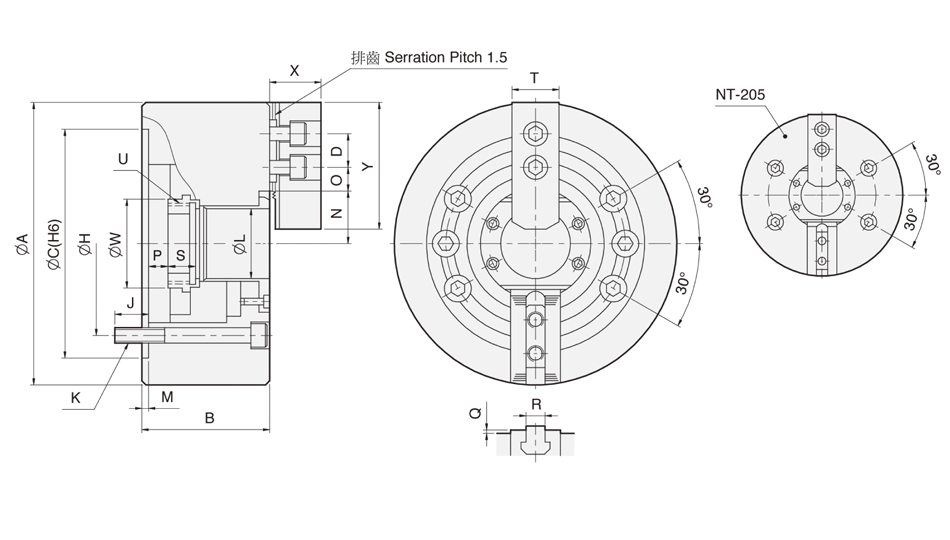

尺寸
| 型式 尺寸 | A | B | C (H6) | D | H | J | K | L | M | N max. | O max. | O min. | P max. | P min. | Q | R | S | T | U max. | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NT-205 | 135 | 60 | 110 | 14 | 82.55 | 15 | 4-M10*60 | 33 | 4 | 26.5 | 19.75 | 7.75 | 1 | -9 | 2 | 10 | 20 | 25 | M40*1.5 | 44.5 | 31 | 62 |
| NT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10*80 | 45 | 5 | 32 | 22.75 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | M55*2 | 60 | 37 | 73 |
| NT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12*90 | 52 | 5 | 38.7 | 29.75 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | M60*2 | 66 | 38 | 95 |
| NT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16*100 | 75 | 5 | 51.4 | 33.75 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | M85*2 | 94 | 43 | 110 |
| NT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16*110 | 91 | 6 | 61.3 | 45.75 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | M100*2 | 108 | 51 | 130 |
| NT-215 | 381 | 133 | 300 | 43 | 235 | 30 | 6-M20*135 | 117.5 | 6 | 82 | 45.25 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130*2 | 139 | 66 | 165 |
| NT-218 | 450 | 133 | 300 | 43 | 235 | 30 | 6-M20*135 | 117.5 | 6 | 82 | 79.75 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130*2 | 139 | 66 | 165 |
