DV/DN
立式与立卧式油压夹头系列
适用于立式、铣削与钻孔工作
立卧式中空油压夹头具有贯通孔径，可做长工件夹持，并且可做卧式加工工作
下载PDF
图纸
产品规格
本公司保留产品规格变更之权利，恕不另行通知
型式
规格 | 活塞直径
(mm) | 活塞面积
(cm2 )
推侧 / 拉侧 | 最大拉杆出力
(kgf)
推侧 / 拉侧 | 活塞行程
(mm) | 最大使用油压力
(kgf / cm2) | 重量
(kg) | 适合夹头 |
|---|
| DV-6 | Ø115 | 104 / 78.5 | 1900 / 1400 | 20 | 20 | 12 | V-206 |
| DV-8 | Ø155 | 187 / 148.6 | 3600 / 2800 | 21 | 20 | 21 | V-208, V-210, V-212 |
| DN-8 | Ø155 | 148.6 / 148.6 | 2800 / 2800 | 17 | 20 | 28.5 | N-208 |

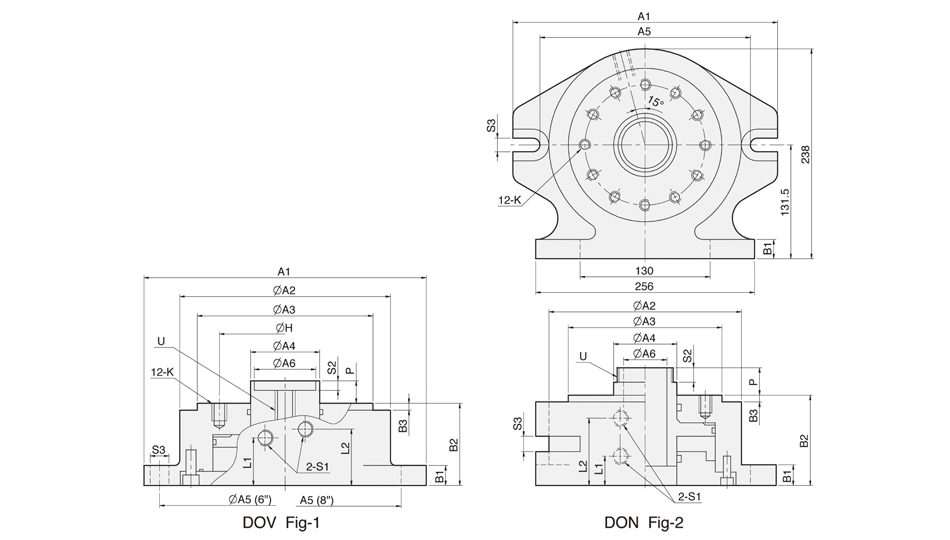

尺寸
尺寸
型式 | A1 | A2 | A3 | A4 | A5 | A6 | B1 | B2 | B3 | H | K | L1 | L2 | P
max. | P
min. | S1 | S2 | S3 | U | 参考图 |
|---|
| DV-6 | ∅220 | 168 | 140 | 55 | ∅200 | 49 | 16 | 65.5 | 5.5 | 104.78 | 12-M10*15L | 38 | 45 | 18 | -2 | PT1/4" | 7.6 | 2-∅15 | M16*P2.0 | Fig-1 |
| DV-8 | 290 | 210 | 170 | 70 | 242 | 58 | 24 | 86 | 5.5 | 133.35 | 12-M12*16L | 23 | 65 | 20 | -1 | PT1/4" | 5.5 | 2-16 | M16*P2.0 | Fig-1 |
| DN-8 | 293 | 213 | 170 | 70 | 242 | 52 | 24 | 100 | 5.5 | 133.35 | 12-M12*18L | 32.5 | 74.5 | 30.4 | 13.4 | PT1/4" | 16 | 4-17 | M16*P2.0 | Fig-2 |
