CR
筒夹夹头

    前推式设计筒夹夹头适用于NC/CNC车床加工棒材，可快速拆卸止档盖更换弹性筒夹，提高车床使用效率及通用性。
    可替换中空油压夹头，安装方式相同
    精度高，转速快、高刚性、高耐用度。
    搭配棒材送料机，棒材能经由筒夹夹头通孔进行送料作业，提升加工效率。
    可依棒材形状(圆形、方形、六角形)及尺寸来选
下载PDF
CR 筒夹夹头
图纸 产品规格

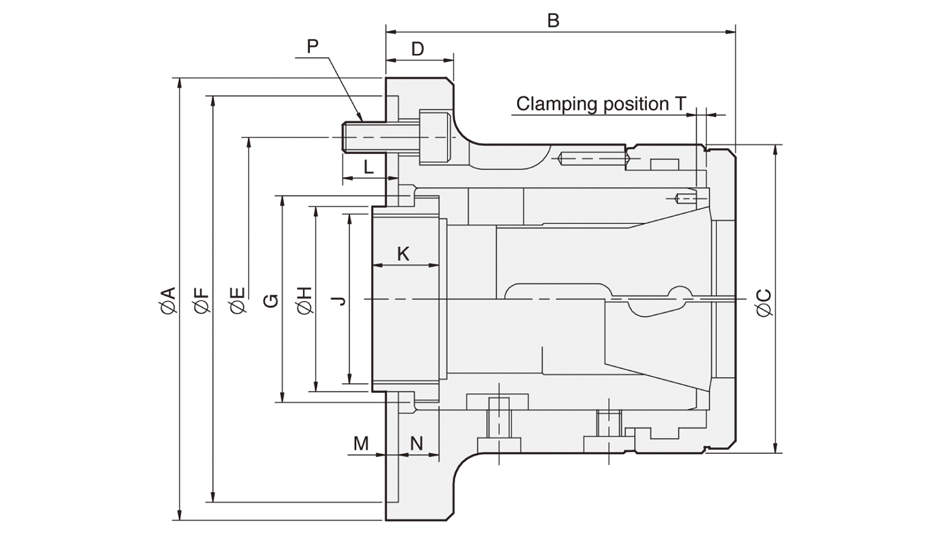

图纸

CR

产品规格

本公司保留产品规格变更之权利，恕不另行通知

型式规格适合连接板容许棒材直径
(mm)		套筒行程
(mm)		最大容许推力
KN(kgf)		最大挟持力
KN(kgf)		最高转速
(r.p.m.)		重量
(kg)
CR42-14014042725(2549)55(5608)60006.2
CR52-17017052730(3059)65(6628)500012.5
CR60-17017060730(3059)65(6628)500011.5
CR60-22022060730(3059)65(6628)500015.5
CR80-22022080735(3568)73(7443)400019.5

尺寸

尺寸
型式		A
(h6)		BCDEF
(H6)		GHJ
max.		KLMNPT
CR42-14015511410023104.78140M66xP1.560M55xP2.02518611.93-M103.1
CR52-17018513813030133.35170M90xP1.566.7M60xP2.03018617.96-M123.1
CR60-17018513913030133.35170M90xP1.579.6M74xP2.02518617.96-M123.1
CR60-22023514113032171.45220M90xP1.579.6M74xP2.02520619.96-M163.1
CR80-22023516715632171.45220M114xP2.099M90xP2.027.520623.46-M166.1
