MRR

中實超短型迴轉油壓缸 (適用迴轉接頭)

下载PDF

MRR 中實超短型迴轉油壓缸 (適用迴轉接頭)

图纸产品规格

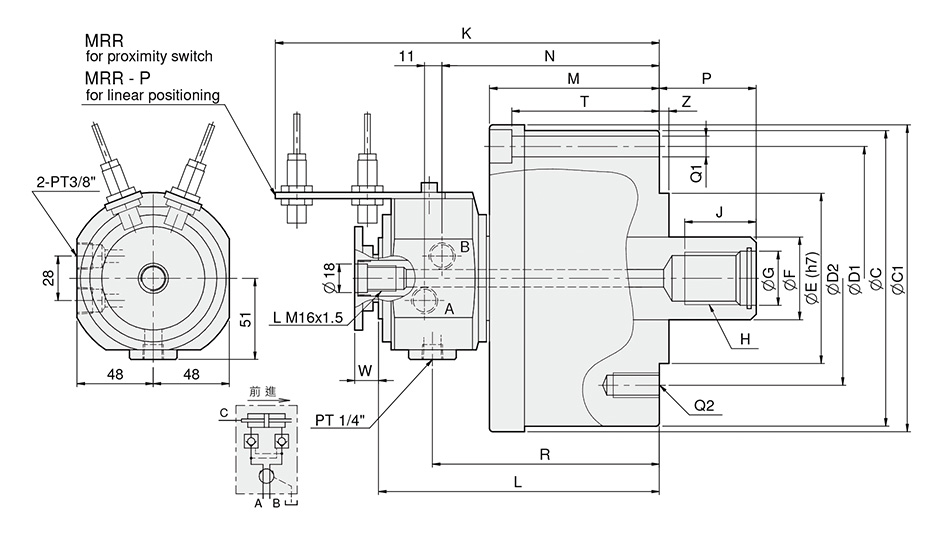

图纸

MRR

产品规格

本公司保留产品规格变更之权利，恕不另行通知

型式规格	活塞直径 (mm)	活塞面积 (cm2) 推侧 / 拉侧	最大拉杆出力 KN(kgf) 推侧 / 拉侧	活塞行程 (mm)	最大使用油压力 (kgf / cm2)	最高转速 (r.p.m.)	慣性矩 I (kg‧m2 )	重量 (kg)	总流量 L/min
MRR12535	125	113 / 107.5	47.3(4823)/45(4588)	35	4.5(45.9)	6000	0.027	9.8	0.8
MRR15035	150	168.7 / 156.7	71(7240) / 66(6730)	35	4.5(45.9)	5500	0.055	13.5	0.8

尺寸

型式尺寸	C	C1	D1	D2	E (h7)	F	G	H	J	K	L	M	N	P max.	P min.	Q1	Q2	R	T	W max.	W min.	Z
MRR12535	169	171	150	130	110	35	25	M24x3.0	44	229	164	94	124	57	22	6-Ø11	6-M12	130	82	50	15	5
MRR15035	202	204	180	130	110	45	31	M30x3.5	45	230	165	95	125	61	26	6-Ø13	12-M12	131	82	50	15	5
