MS250C/MS300C

中實迴轉油壓缸（含逆止閥、檢知裝置）

下载PDF

MS250C/MS300C 中實迴轉油壓缸（含逆止閥、檢知裝置）

图纸产品规格

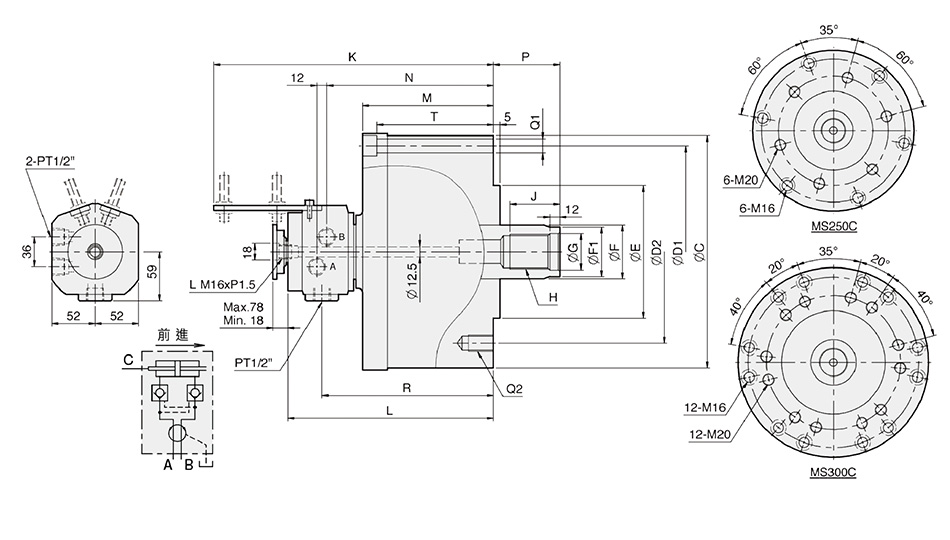

图纸

MS250C/MS300C

产品规格

本公司保留产品规格变更之权利，恕不另行通知

型式规格	活塞直径 (mm)	活塞面积 (cm2) 推侧 / 拉侧	最大拉杆出力 KN(kgf) 推侧 / 拉侧	活塞行程 (mm)	最大使用油压力 (kgf / cm2)	最高转速 (r.p.m.)	惯性矩 I (kg‧m2 )	重量 (kg)	总流量 L/min
MS250C	250	481.5 / 453.6	227(23147) / 214(21822)	60	4.9(50)	2000	0.85	73	2
MS300C	300	697.5 / 658.6	262(26716) / 247(25186	60	4.0(40.8)	1500	1.6	106	3

尺寸

型式尺寸	C	D1	D2	E (h7)	F	F1	G	H	J	K	L	M	N	P max.	P min.	Q1	Q2	R	T
MS250C	300	275	220	160	65	62	44	M42x3.0	60	349	260	170	213	85	25	6-Ø17	6-M20x30	219	153
MS300C	355	330	270	210	75	70	50	M48x3.0	70	359	270	182	223	85	25	12-Ø17	12-M20x30	229	165
