附逆止閥。確保異常斷電時，壓力立即保持，防止工件飛出來。
檢知安全裝置。
近接開關須另購。
附有近接開關檢測板
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
MS-C
中實迴轉油壓缸（含逆止閥、檢知裝置）
檢知安全裝置。
近接開關須另購。
附有近接開關檢測板

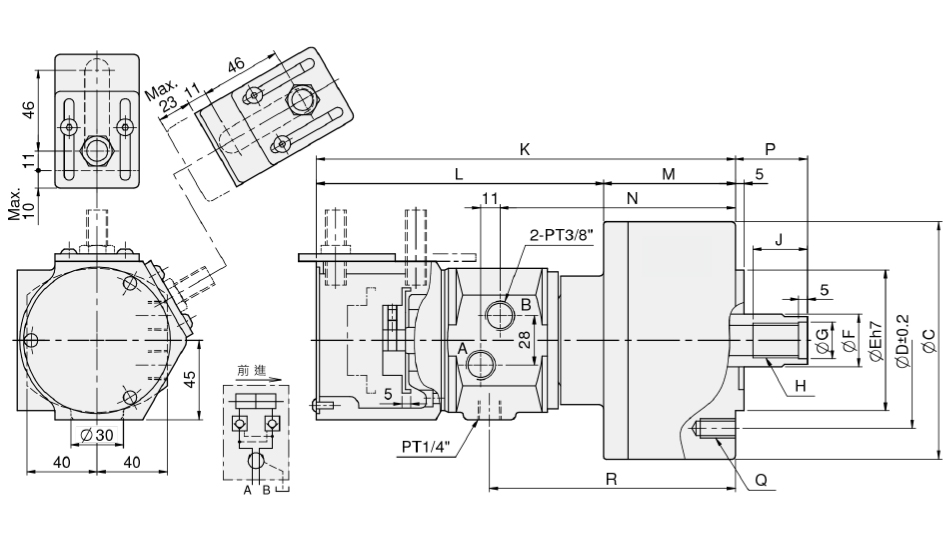

图纸
产品规格
本公司保留产品规格变更之权利，恕不另行通知
| 型式 規格 | 活塞直径 (mm) | 活塞面积 (cm2) 推侧 / 拉侧 | 最大拉杆出力 KN(kgf) 推侧 / 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm2 | 最高转速 (r.p.m.) | 慣性矩 I (kg‧m2 ) | 重量 (kg) | 总流量 L/min |
|---|---|---|---|---|---|---|---|---|---|
| MS105C | 105 | 84 / 79 | 29 (2957) | 20 | 4.0(40.8) | 6000 | 0.0125 | 7.6 | 0.8 |
| MS125C | 125 | 120 / 113 | 42 (4283) | 25 | 4.0(40.8) | 6000 | 0.022 | 10.5 | 0.8 |
| MS125C35 | 125 | 120 / 113 | 42 (4283) | 35 | 4.0(40.8) | 6000 | 0.022 | 10.5 | 0.8 |
| MS150C | 150 | 174 / 160 | 60 (6118) | 30 | 4.0(40.8) | 5500 | 0.047 | 14 | 0.8 |
| MS200C | 200 | 312 / 290 | 108 (11013) | 35 | 4.0(40.8) | 5500 | 0.097 | 22.5 | 0.8 |
尺寸
| 型式 尺寸 | C | D | E | F | G | H | J | K | L | M | N | P max. | P min. | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS105C | 135 | 100 | 80 | 30 | 21 | M20x2.5 | 35 | 257 | 168 | 89 | 152 | 45 | 25 | 6-M10x20 | 158 |
| MS125C | 160 | 130 | 110 | 35 | 25 | M24x3.0 | 44 | 265 | 168 | 97 | 160 | 51 | 26 | 6-M12x24 | 166 |
| MS125C35 | 160 | 130 | 110 | 35 | 25 | M24x3.0 | 44 | 269 | 168 | 101 | 164 | 57 | 22 | 6-M12x24 | 170 |
| MS150C | 190 | 130 | 110 | 45 | 31 | M30x3.5 | 45 | 274 | 168 | 106 | 169 | 56 | 26 | 12-M12x24 | 175 |
| MS200C | 245 | 145 | 120 | 55 | 37 | M36x4.0 | 60 | 288 | 166 | 122 | 183 | 69 | 34 | 12-M16x30 | 189 |
